Introduction au Projet Proxmox - SportLudique Tours

Cahier des charges

Dans le cadre de l'amélioration de l'autonomie informatique du site de Tours, le DSI de SportLudique a défini un cahier des charges précis pour la mise en place d’un hyperviseur local basé sur Proxmox VE. Ce dernier doit permettre la continuité des services en cas de coupure avec le siège, tout en garantissant la sécurité et la performance de l’infrastructure.

Les éléments suivants sont requis :

  • 📦 Déploiement d’un hyperviseur Proxmox local pour héberger un double de chaque machine critique.
  • 🧱 Configuration des disques avec LVM pour le système et création d’un pool ZFS dédié aux machines virtuelles.
  • 🌐 Architecture réseau redondante via l’usage de plusieurs interfaces physiques réparties sur différents VLANs et une agrégation LACP.
  • 🔐 Authentification centralisée via les identifiants Active Directory, intégrée au domaine lan.tours.sportludique.fr.
  • 🔒 Connexion sécurisée en HTTPS, avec un certificat signé par l’ACG-SL (Autorité de Certification Générale de SportLudique).
  • 🧑‍💻 Séparation des accès : seul un groupe AD spécifique (ex. : proxmox-admins) peut accéder à l'interface d'administration.
  • 📜 Documenter toute la procédure d'installation et de configuration pour assurer la maintenabilité du projet.

Contexte

Afin de limiter la dépendance vis-à-vis du cloud centralisé géré par le siège, et dans une optique de continuité de service en cas de coupure ou de perte de liaison avec celui-ci, le DSI de SportLudique basé à Tours a décidé de mettre en place une infrastructure locale de virtualisation.

Cette infrastructure repose sur Proxmox VE, un hyperviseur libre et robuste, permettant de faire tourner plusieurs machines virtuelles localement. L’objectif est de maintenir un double de chaque machine critique au niveau local pour garantir la redondance et l’autonomie en cas d’incident.

Infrastructure Disque

Le serveur physique dédié à l’hyperviseur Proxmox dispose d’un disque de 600 Go organisé comme suit :

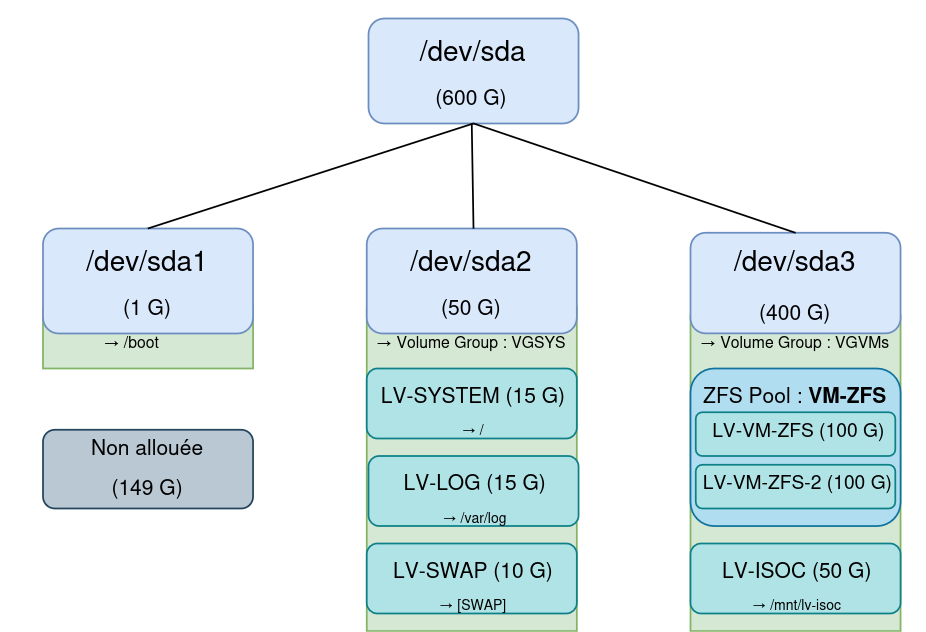

Partitionnement disque

  • /dev/sda1 (1 Go) : contient la partition de démarrage (/boot).
  • /dev/sda2 (50 Go) : regroupe les volumes logiques critiques du système :
  • LV-SYSTEM (15 Go) → /
  • LV-LOG (15 Go) → /var/log
  • LV-SWAP (10 Go) → swap
  • /dev/sda3 (400 Go) : destiné aux machines virtuelles dans le groupe VGVMs :
  • Pool ZFS VM-ZFS :
    • LV-VM-ZFS (100 Go)
    • LV-VM-ZFS-2 (100 Go)
  • Volume LV-ISOC (50 Go) → utilisé pour stocker les ISO à monter dans les VMs
  • 149 Go non alloués pour permettre des extensions futures.

Interfaces Réseau

Le serveur est équipé de deux cartes réseau physiques (multi-ports), configurées pour séparer les usages (gestion, services, agrégation LACP) :

Interfaces réseau

  • Carte 1 (4 ports) :
  • eno1 : agrégation LACP (VLAN 220-229) – [active]
  • eno2 : réseau de gestion – IP : 10.10.10.5/24 – [active]
  • eno3 : réseau des services – IP : 172.28.131.5/24 – [active]
  • eno4 : port inactif
  • Carte 2 (2 ports) :
  • enp5s0f0 : LACP (VLAN 220-229) – [active]
  • enp5s0f1 : inactif

Cette segmentation permet une séparation des flux critique pour la sécurité et les performances, tout en offrant une tolérance aux pannes réseau via l'agrégation LACP.

Objectifs du Projet

  • Autonomie locale en cas de coupure avec le siège.
  • Redondance des services grâce aux VM locales.
  • Optimisation réseau avec séparation des VLANs.
  • Facilité de maintenance avec un système standardisé et documenté.

Ce projet s'inscrit dans une volonté plus large de résilience et de maîtrise des ressources informatiques locales.
